アルコール検知器本体

本製品は付属のマウスピースを使用し、呼気以外の影響を受けにくい「ダイレクトブロー方式」と本製品に息を吹きかける「オープンブロー方式」の2つの測定方式に対応しております。

AD50_05_Precautions_For_Use_1-1-1
AD50_05_Precautions_For_Use_1-2-1

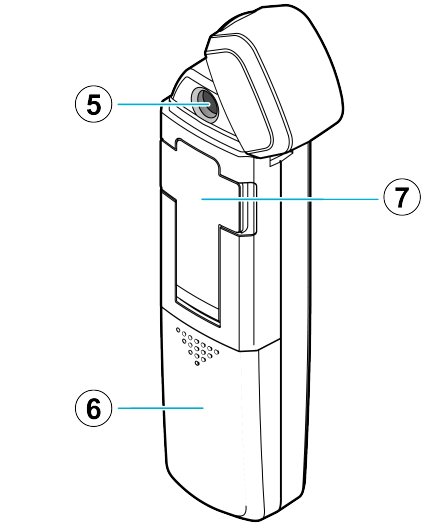

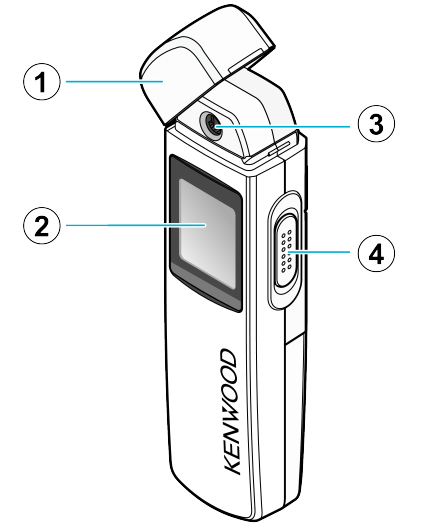

  1. センサーキャップ

  2. 表示パネル

  3. 吹き抜け口

  4. ON/OFFボタン

  5. 吹き込み口（マウスピース差し込み口）

  6. 電池カバー

  7. マウスピース格納扉

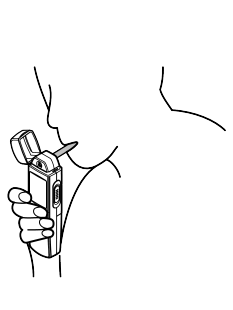

【ダイレクトブロー方式】

付属のマウスピースを吹き込み口に差し込み息を吹き込んで測定する方法

AD50_09_Measure_1-4 + Data_Measurement_Mode_1-4

「フー」っと4秒

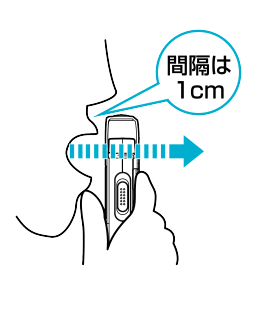

【オープンブロー方式】

マウスピースを使用せず本体に直接息を吹きかけて測定する方法

AD50_09_Measure_1-5 + Data_Measurement_Mode_1-5

「はぁー」っと4秒

マウスピースの格納方法

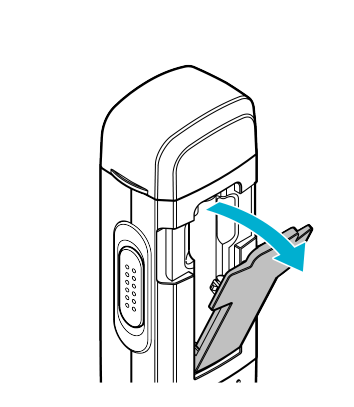

  1. 片手で持ち、もう片手で格納扉横の爪部分をつまみ、ゆっくりと開きます。

    2. AD50_09_Measure_1-8-1_new

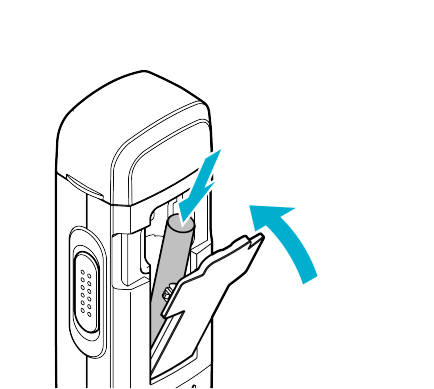

  1. 格納スペースにマウスピースを入れて、格納扉を閉じてください。

    2. AD50_09_Measure_1-8 + Measure_1-8

    扉を閉める
