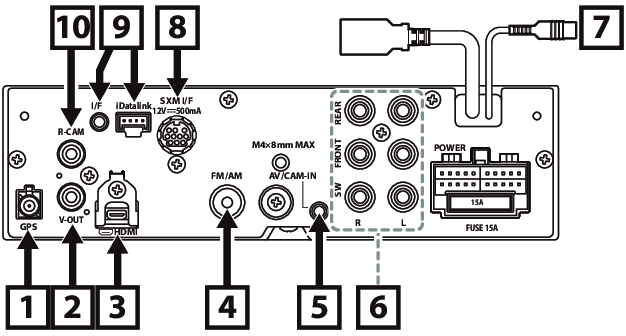

Conexión del sistema y de los componentes externos

①

Accesorio ⑤: Antena GPS

Utilice la antena de GPS suministrada. Usar una antena de GPS distinta de la suministrada podría causar una disminución en la precisión de posicionamiento.

②

Salida de vídeo (amarillo)

• Las imágenes solo se pueden emitir desde el USB (archivo de vídeo).

③

Entrada HDMI (tipo D)

Conecte un KS-U70 (accesorio opcional) al terminal de entrada HDMI.

④

Entrada de la antena FM/AM

⑤

Esta toma acepta AV-IN o entrada de cámara de visión delantera. Para obtener más información, consulte Configuración de entrada.

Miniclavija de 4 polos de 3,5 mm (1; audio izquierdo, 2; vídeo, 3; tierra, 4; audio derecho)

⑥

Al conectar a un amplificador externo, conecte su cable de toma a tierra al chasis del coche para evitar dañar la unidad.

⑦

Accesorio ②: Micrófono

⑧

Conector del sintonizador para vehículos SiriusXM Connect

Para obtener más información acerca de cómo instalar el sintonizador SiriusXM Connect Vehicle, consulte la guía de instalación suministrada con el sintonizador.

⑨

Conector iDatalink Maestro

⑩

Entrada de la cámara de visión trasera (Amarillo)
