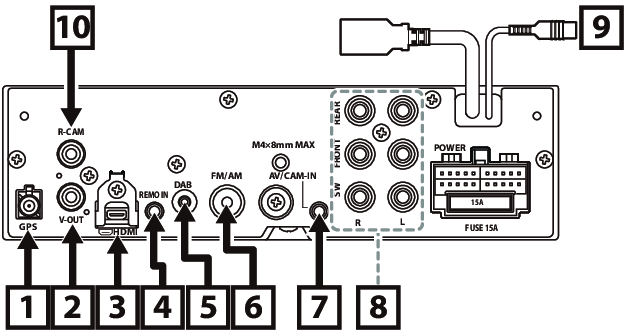

Łączenie systemu z komponentami zewnętrznymi

①

Akcesorium ⑤: Antena GPS

Użycie dołączonej anteny GPS. Korzystanie z anteny GPS innej niż znajdujący się w zestawie może spowodować obniżenie dokładności pozycjonowania.

②

Wyjście Visual (Obraz) (Żółte)

• Zdjęcia mogą być odtworzone tyko z USB (pliku wideo) jako źródła.

③

Wejście HDMI (typu D)

Podłącz KS-U70 (akcesorium opcjonalne) do wejścia HDMI.

④

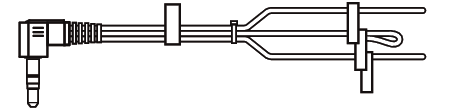

Akcesorium ⑦: Zdalna wiązka sterowania Podłącz do zdalnej wiązki sterowania pojazdu.

Szczegółowe informacje można uzyskać u sprzedawcy JVC.

⑤

Gniazdo anteny radia cyfrowego (złącze SMB)

! UWAGA

W przypadku używania dostępnej w sprzedaży anteny Digital Radio średnica złącza SMB nie może być większa niż 6,5 mm.

⑥

Wejście anteny FM/AM

⑦

To gniazdo akceptuje sygnał wejściowy AV-IN lub kamery przedniej. Aby uzyskać więcej informacji, patrz Konfiguracja wejścia.

Miniwtyk 3,5 mm 4-biegunowy (1; Lewy dźwięk, 2; Wideo, 3; Masa, 4; Prawy dźwięk)

⑧

W przypadku podłączania do zewnętrznego wzmacniacza, podłączyć jego przewód uziemiający do podwozia samochodu, aby uniknąć uszkodzenia urządzenia.

⑨

Akcesorium ②: Mikrofon

⑩

Wejście kamery tylnej (żółte)
