Confirmez la position d'installation de l'unité d'affichage
Les véhicules ne peuvent pas être installés
Une installation est possible si l'on peut éviter ce qui suit en réglant la position du curseur et la hauteur de l'affichage.

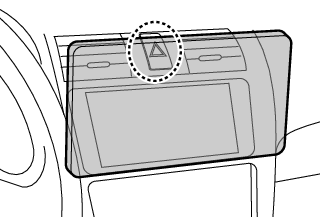

Les opérations du levier sont perturbées telles que le levier de changement de vitesse, le levier d'essuie-glace, le levier de clignotant lors de l'installation de l'unité. | Un interrupteur de détresse est caché sur le siège conducteur. | L'unité d'affichage heurte un panneau sur le véhicule. |
|
|
|
- L'unité d'affichage peut se déplacer de 30 mm vers la gauche ou la droite. Elle peut être installée si elle n'interfère pas avec le fonctionnement du levier lors du déplacement.
Distance entre l'unité d'affichage et l'unité principale
Réglez la position du curseur et la hauteur d'affichage de manière à ne pas perturber le mouvement de l'affichage.
Position du curseur | Angle de l'affichage | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Position arrière |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 20,9 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 31,8 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 42,1 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 52,7 | |||||
Position avant |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 20,9 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 31,8 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 42,1 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 52,7 | |||||
Appareil : mm
Angles d'installation admissibles de l'unité principale
Installé horizontalement
| Installé verticalement
| À installer avec l'unité principale séparée de l'unité d'affichage.
|
| ||
