Comprobar la posición de instalación de la unidad de visualización
Vehículos en los que no se puede instalar
Es posible instalar la unidad si se pueden evitar las siguientes situaciones mediante el ajuste de la posición del deslizador y de la altura de la pantalla.

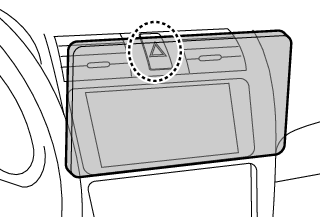

El accionamiento de palancas tales como la palanca de cambio, la palanca del limpiaparabrisas o la palanca de los intermitentes se ve obstaculizado cuando instala la unidad. | El interruptor de las luces de emergencias queda escondido desde el asiento del conductor. | La unidad de visualización golpea contra un panel del vehículo. |
|
|
|
- La unidad de visualización puede moverse 30 mm a la izquierda o a la derecha. Se puede instalar si no interfiere con el funcionamiento de la palanca durante el movimiento.
Distancia entre la unidad de visualización y la unidad principal
Ajuste la posición del deslizador y la altura de la pantalla de manera que no obstaculice el movimiento de la pantalla.
Posición del deslizador | Ángulo de la pantalla | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
-10° | 0° | 45° | ||||||||||
Posición trasera |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 10,8 | 126,5 | 1 | 30,0 | 123,6 | 1 | 25,6 | 20,9 | ||||
2 | 13,4 | 111,8 | 2 | 108,6 | 2 | 15,0 | 31,8 | |||||
3 | 16,0 | 97,2 | 3 | 93,6 | 3 | 4,4 | 42,1 | |||||
4 | 18,6 | 82,4 | 4 | 78,6 | 4 | -6,2 | 52,7 | |||||
Posición delantera |
|
| a | b |
|
| a | b |
|
| c | d |
1 | 29,8 | 126,5 | 1 | 49,0 | 123,6 | 1 | 44,6 | 20,9 | ||||
2 | 32,4 | 111,8 | 2 | 108,6 | 2 | 34,0 | 31,8 | |||||
3 | 35,0 | 97,2 | 3 | 93,6 | 3 | 23,4 | 42,1 | |||||
4 | 37,6 | 82,4 | 4 | 78,6 | 4 | 12,8 | 52,7 | |||||
Unidad: mm
Ángulos de instalación permisibles de la unidad principal
Instalada horizontalmente
| Instalada verticalmente
| Para instalar con la unidad principal separada de la unidad de visualización
|
| ||
